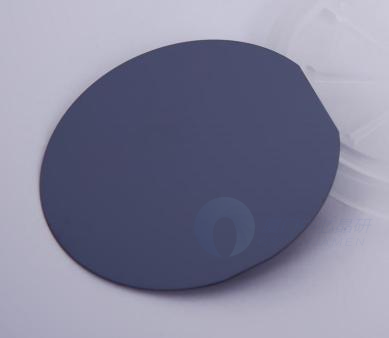

InGaAs/InP HEMT外延片
磷化铟(InP)基三端电子器件是一类重要的器件,主要包括异质结双极晶体管(HBT)和高电子迁移率晶体管(HEMT)。采用InAlAs/InGaAs材料体系生长的InP HEMT结构,其载流子迁移率非常高(可以达到10000cm2/Vs以上),并且具有较宽的带隙范围(从0.7eV到近2.0eV),这为能带的剪裁提供了良好的条件。因此,InP基器件具有出色的高频特性、低噪声特性、高效率特性和抗辐射特性,成为W波段和高频毫米波电路领域的首选材料之一。可提供InP HEMT外延晶片,该外延片生长InGaAs作为沟道材料,InAlAs为势垒层,具体结构如下所示:
1. InGaAs/InP HEMT外延结构
外延层 | 材料 | 厚度 | 掺杂 |
帽层 | In0.53Ga0.47As | – | Si (1×1019 cm-3) |
蚀刻停止层 | InP | – | |
势垒层 | In0.52Al0.48As | – | |
Planar Si-ẟ-doped | – | ||
隔离层 | In0.52Al0.48As | – | |
沟道层 | In0.53Ga0.47As | 10nm | |
缓冲层 | In0.52Al0.48As | – | |
衬底 | InP |
注:
InGaAs沟道层的铟(In)成分越高,峰值饱和速度越高,与InAlAs势垒层的导带不连续性越大,因此电子转移效率越高,二维电子气在InGaAs通道层中将越容易产生。高浓度、高迁移率的二维电子气的形成将使InP HEMT器件具有更好的性能。
然而,只有当In组分为0.53时,InGaAs层的晶格才与InP衬底匹配。当In组成超过0.53时,InGaAs和InP衬底具有晶格失配。因此,如果保证InGaAs层的生长质量良好,则其厚度必须小于InP HEMT工艺期间的临界厚度。如果超过临界厚度,InGaAs层中将发生晶格弛豫,并且在InGaAs沟道层中将产生大量晶体缺陷,例如失配位错。这些晶体缺陷会大大降低电子迁移率,从而影响HEMT器件的性能。
2. InP基InGaAs/InAlAs HEMT的优越性
1)在衬底材料方面,InP晶片比GaAs具有更高的击穿电场、热导率和电子饱和速度;
2)InP基HEMT晶片的优异性能源于InAlAs/InGaAs材料系统的固有特性。与其他材料体系相比,InGaAs/InAlAs HEMT具有独特的优势。例如,InGaAs沟道的电子迁移率和饱和率较高,为器件提供了卓越的传输特性;
3)使用InAlAs作为电子供应层,在异质结的InAlAs/InGaAs界面处存在大的导带不连续性(0.5eV),因而沟道中具有高电子迁移率与二维电子气密度;
4)该材料体系可以获得大电流和高跨导,这使得InP HEMT的频率特性优于GaAs HEMT,尤其是在3mm以上的频带中。
