GaN HEMT(高电子迁移率晶体管)外延片
基于强极化诱导效应和较大的能带位移,AlGaN/GaN异质结构界面能够形成强量子局域高浓度二维电子气(2DEG),是至今为止能够提供最高2DEG浓度的半导体材料体系。提供氢化物气相外延蓝宝石基GaN HEMT(高电子迁移率晶体管)外延片,用于功率器件或射频器件,具体参数结构如下:
1. GaN HEMT外延片规格参数
1)GaN HEMT外延结构用于功率器件
晶片尺寸 | 2、3、4、6英寸 |
载流子浓度 | 6E12~2E13 cm2 |
霍尔迁移率 | / |
XRD(102) FWHM | / |
XRD(002) FWHM | / |
电阻率 | / |
5x5um2 AFM RMS | <0.25nm |
弯曲度 | <=35um |
边缘去除区域 | <2mm |
SiN钝化层 | 0~30nm |
Al组分 | 20-30% |
In组分 | InAlN:17% |
GaN帽层 | / |
AlGaN/(In)AlN势垒层 | / |
AlN中间层 | / |
GaN 沟道 | / |
C掺GaN 缓冲层 | / |
成核层 | / |
衬底 | 蓝宝石 |
2)GaN HEMT外延结构用于射频器件
晶片尺寸 | 2、3、4、6英寸 |
载流子浓度 | 6E12~2E13 cm2 |
霍尔迁移率 | / |
XRD(102) FWHM | / |
XRD(002) FWHM | / |
电阻率 | / |
5x5um2 AFM RMS | <0.25nm |
弯曲度 | <=35um |
边缘去除区域 | <2mm |
SiN钝化层 | 0~30nm |
u-GaN帽层 | / |
Al 组分 | 20-30% |
In组分 | 17% for InAlN |
AlGaN势垒层 | 20~30nm |
AlN间隔层 | / |
GaN缓冲层 | / |
GaN沟道 | / |
Fe掺GaN 缓冲层 | / |
成核层 | / |
衬底 | 蓝宝石 |
2. 影响GaN HEMT材料二维电子气的因素
2DEG是AlGaN/GaN异质结构的重要参数,影响2DEG的因素主要有:
1)Al组分是决定2DEG浓度的最主要因素。如图1所示,2DEG浓度随Al组分的增加而升高:

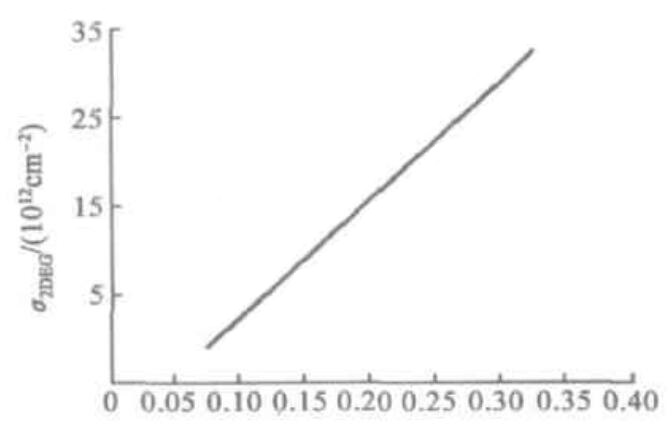

图1:2DEG与AlGaN合金中Al组分的关系
2)AlGaN势垒层厚度是影响2DEG的重要因素,具体如图2所示:

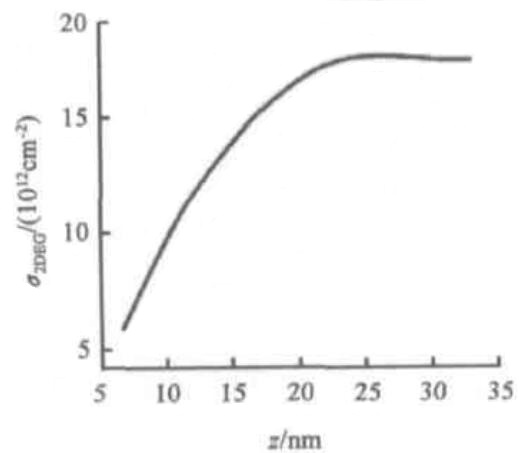

图2:2DEG与AlGaN势垒层厚度的关系
3)势垒层掺杂可以提高2DEG的浓度,如图3所示:

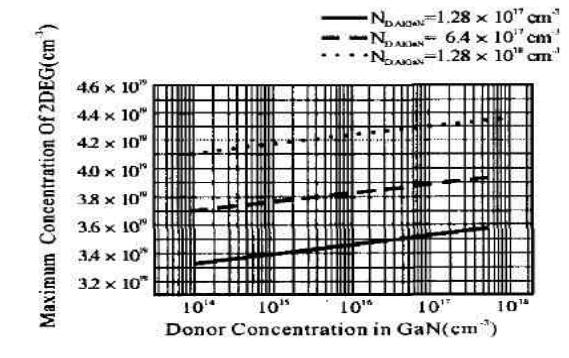

图3:不同势垒层掺杂时二维电子气峰值浓度与GaN掺杂浓度的关系
3. 影响GaN HEMT结构载流子迁移率的因素
影响GaN HEMT外延材料中的载流子迁移率主要有:
1)AlGaN/GaN的Al成分和势垒厚度会影响GaN HEMT异质结构的迁移率,如图4示

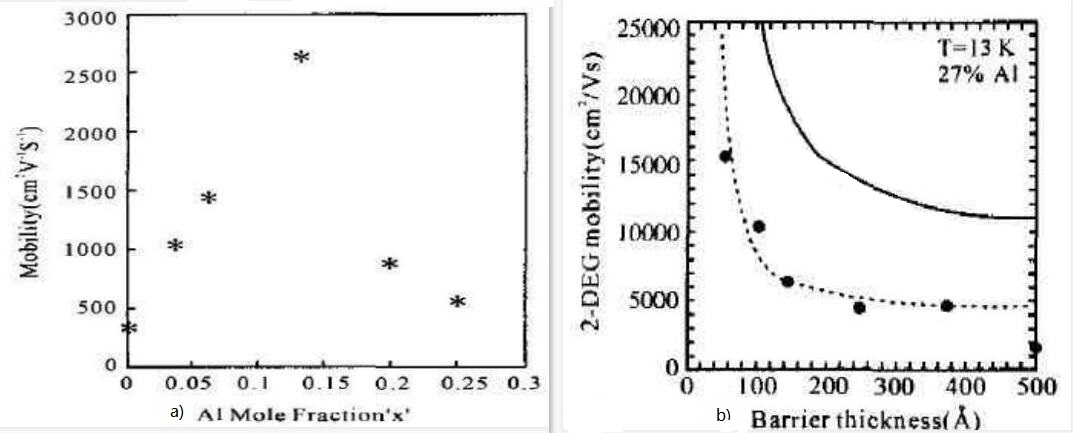

图4:a)Al含量影响AlGaN/GaN HEMT迁移率; b)载流子迁移率随势垒厚度而变化
2)影响GaN HEMT外延片中载流子迁移率的散射机制主要有:合金散射机制、电离杂质散射、界面粗糙度散射、声学声子散射及偏振光学声子散射。不同散射机制下AlGaN/(AIN)/GaN HEMT结构的电子迁移率随温度变化,具体见图5:

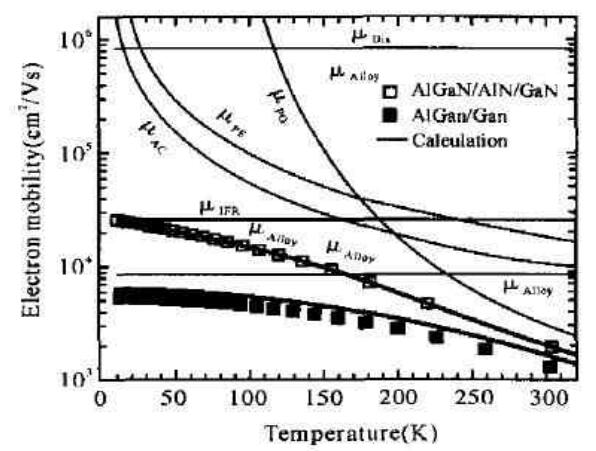

图5:GaN HEMT异质结中各散射机制及迁移率与温度关系
GaN HEMT器件的性能取决于2DEG浓度与迁移率的乘积,因而提高HEMT器件性能需提高二者的乘积,但是增加2DEG浓度会导致载流子迁移率下降。因此,平衡2DEG浓度与载流子迁移率的关系很重要。
