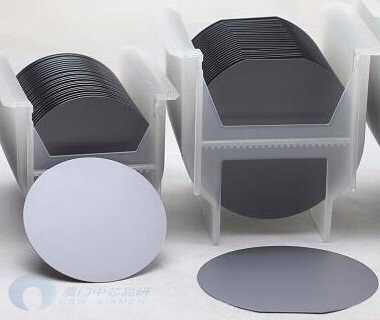

砷化镓、磷化铟和氮化镓是制作激光器 (LD) 的重要材料,通过不同的方式进行掺杂会发射不同波长的激光。其中,我司可提供通过MOCVD(金属有机物化学气相沉积)方式生长的GaAs激光外延片(包含InGaAs/GaAs、GaAlAs/GaAs、InGaAlP/GaAs等外延材料体系)用于光纤通信、工业应用、VCSEL、红外和光点等领域,波长最短可达635nm,最长至2004nm,产品质量可达到国际水平。

砷化镓作为直接带隙跃迁发光材料,在LD、LED、PIN领域受到广泛关注。目前,以下激光外延材料体系的发展较成熟:

1. AlGaAs/GaAs 外延材料

AlGaAs/GaAs 激光外延材料体系是最为成熟的三五族化合物体系,是现代光电子技术中最基础的材料之一。AlGaAs在全组分范围内与GaAs晶格匹配,且具有较大的能隙差△Eg可以制备各种异质结、量子阱和超晶格结构,并且可以通过调整铝的成分来调整生成所需的波长。铝镓砷与砷化镓材料具有较大的折射率差,因此该材料体系可用于制作DBR(分布布拉格反射器),进而改善激光二极管的器件性能。然而,此材料体系由于含有Al组分,Al容易氧化,使得COD生成,限制大功率输出。

2. InGaAlP/GaAs外延体系

InGaAlP属于四元系材料,具有直接宽带隙,已成为红光激光器的主流材料。通过调节 In、Al 和 Ga 成分,InGaAlP 与GaAs 衬底晶格可匹配。该材料体系的发光范围广,覆盖了红、橙、黄、黄绿波段,因而在650nm 红光激光器以及可见发光二极管应用广泛。

该异质结的导带带阶很小,小于AlGaAs材料的350meV。电子势垒相对较低,形成泄露电流,激光器阈值电流加大,使得该特点在高温及大电流工作中更明显。AlGaInP层在合金会散射,热阻高于AlGaAs,热量过剩,从而产生结温及腔面温度。这就使得AlGaInP激光器的特征温度较低,连续工作时电光转换效率低,产生较多的热量。

GaAs LD典型外延结构

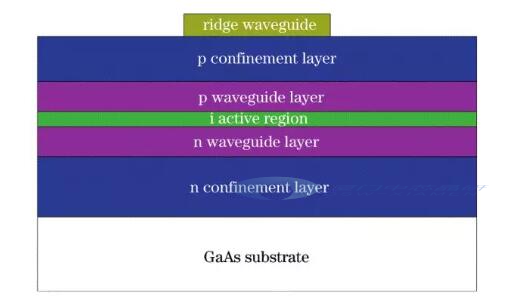

典型边发射半导体激光器结构示意图

 3. GaInAs/GaAs 材料体系

AlGaAs/GaAs 体系的最长发光波长为 860nm 左右,为了获得更长波段的红外光,人们开始研究与 GaAs 之间必然存在晶格失配的 GaInAs 材料体系。

GaInAs/GaAs 应变量子阱材料,广泛用于制备发光波长大于 900nm 激光器、发光二极管器件和多结太阳能电池等。同时基于应变平衡的思想,发展了InGaAs/GaAsP 应变补偿多量子阱结构,即通过交替生长张应变和压应变的外延层,使整个结构的晶格常数与衬底的晶格常数相匹配,而能带结构与设计的发光性能相吻合,大大提高了器件的光电性能。

4. 量子阱外延

普通的单量子阱通常由量子势垒和中间的量子阱材料构成。量子阱一个维度上只有几个纳米,但对降低激光器的有源区体积和阈值电流密度非常有效。量子阱在另外两个维度上的拓展又有利于激光器功率性能的提升。

此外,量子阱的发光波长取决于导带底和价带顶的电子能级差,下图为 Al0.3Ga0.7As/GaAs 量子阱的能级,根据固体能带理论,量子阱中 GaAs 带隙低于势垒层的 Al0.3Ga0.7As,电子和势垒都分别被限制在量子阱的导带底和价带顶。

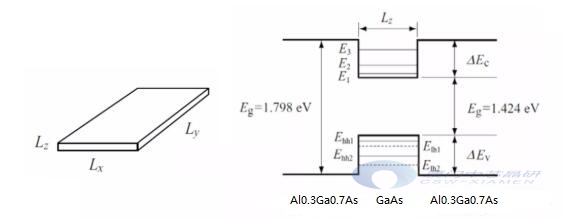

Al0.3Ga0.7As/GaAs 量子阱的能级

Al0.3Ga0.7As/GaAs 量子阱的能级

激光发射的波长与量子阱的厚度有关。激光器发光范围可以根据量子阱材料的组分和厚度进行调整,所以激光器的量子阱设计具有很大的灵活性。但是,在实际的设计中还需要考虑直接影响激光器的阈值电流、斜率效率、温度漂移等参数的因素,如应变量子阱中的子能级分布、材料增益随载流子的变化、材料增益峰值随温度的变化等。

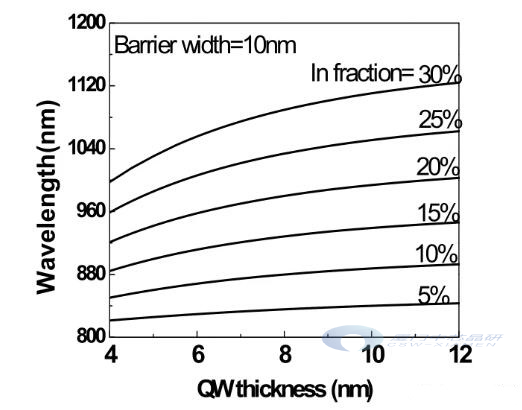

LD发射波长与量子阱厚度关系

LD发射波长与量子阱厚度关系
